Soluciones de Calidad y Eficiencia Energética | POWERGY

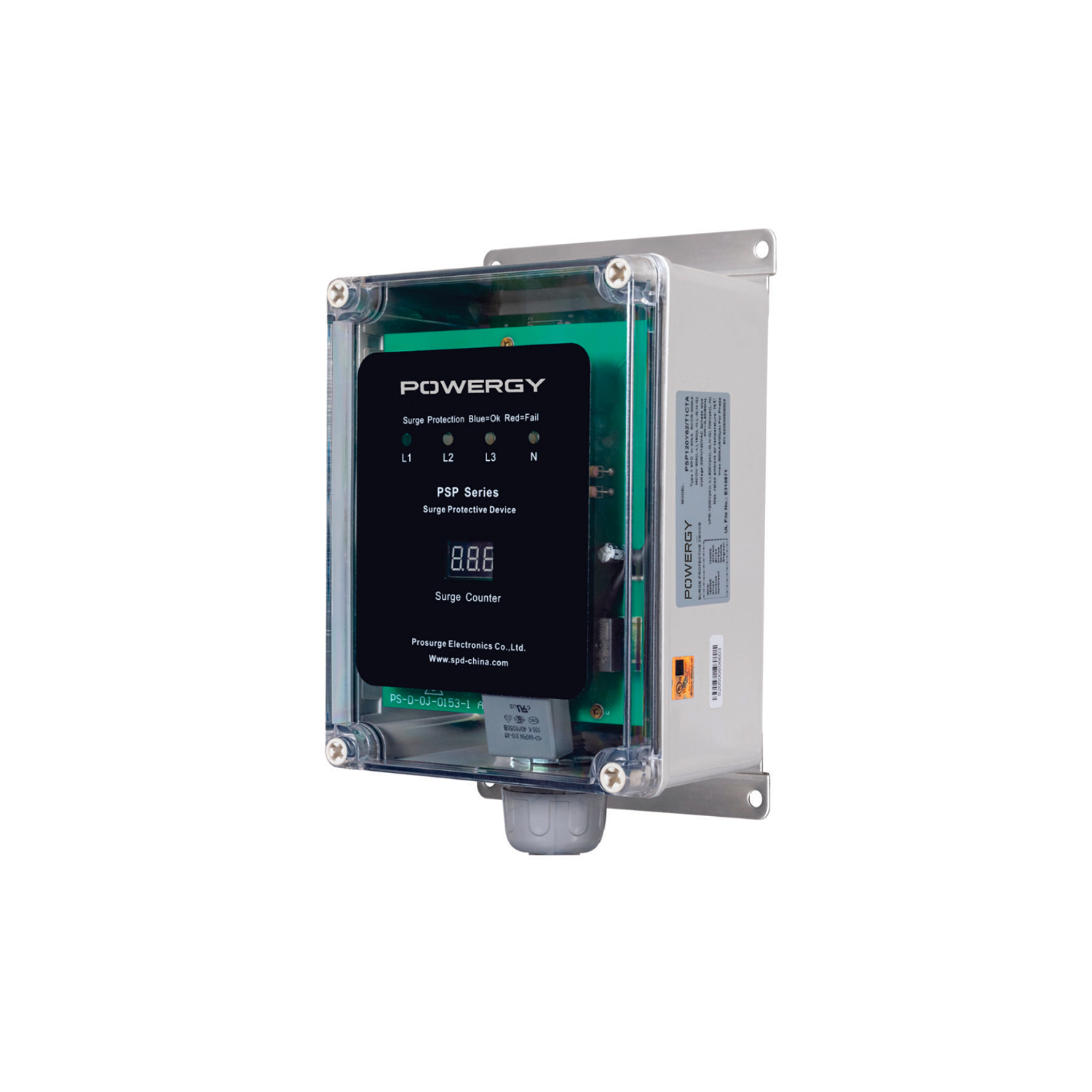

SPD C

100 – 400 KA

CAPACIDAD

2Ø / 3Ø

FASES

TP MOV

TECNOLOGÍA

208/120V, 480/277V

VOLTAJES

200 KArms

SCCR

NEMA 4X

CERRAMIENTO

SINE WAVE TRACKING

PROTECCIÓN

EMI / RFI

FILTRO (UL 1283)

Solicitar información

Descargar brochure

Descargar manual de usuario

Descargar diagrama

¡La URL se ha copiado correctamente!

Sine Wave Tracking

Asegura un seguimiento preciso de la onda senoidal ► Permite una actuación rápida y eficaz frente a picos de voltaje ► Su diseño garantiza protección sin alterar la frecuencia de la onda ► Funciona de manera efectiva ante transitorios de corta duración ► Desvía de forma segura los picos de voltaje hacia tierra.

Filtro RFI / EMI

Protegen contra interferencias electromagnéticas y radiofrecuencia ► Incorporan filtros capacitivos pasivos e inductivos para mejorar filtrado ► Reducen la RFI inducida y radiada, asegurando rendimiento ► Protegen equipos eficazmente frente a diversas interferencias.

Tecnología TP MOV

Garantiza una desconexión rápida ante sobretemperaturas por exceso de energía ► Previene la ignición y detonación del SPD por altas temperaturas ► Protege el Circuito MOV (Metal Oxide Varistor) de picos de voltaje ► Desvía eficazmente la energía hacia tierra para mayor seguridad.

Contador de Eventos

Registra fallas de gran magnitud drenadas al sistema de tierra ► Advierte el riesgo para los equipos eléctricos y electrónicos conectados ► Realiza conteos ante conmutaciones en la RED peligrosas ► Proporciona información crucial sobre la seguridad de la instalación.

Indicadores LED

Indican el estado actual (ON-Line) del SPD ► Permiten predecir desconexión o daño interno del equipo ► Estatus de LEDs por fase y neutro (para SPD tipo “C”) ► Ayudan a identificar si el equipo está desconectado, operativo o con falla.

Monitoreo

Cuenta con contacto seco NO y NC ► La señal se activa ante fallas de SPD ► Permite monitoreo remoto a través de una RED ► Reduce la necesidad de visitas técnicas para inspección visual.

Aplicaciones

Protección de la RED Eléctrica Médica

Protege equipos médicos contra transientes repentinos ► Reduce el tiempo de inactividad durante tratamientos médicos ► Cumple con normativas específicas para entornos hospitalarios ► Protege equipos médicos sensibles y garantiza su funcionamiento

Instalaciones Industriales

Desvía a tierra transientes de la red eléctrica eficientemente ► Protege maquinaria sensible frente a picos breves de voltaje ► Mejora la operatividad ante eventos transitorios severos ► Cumple con estándares de seguridad para ambientes industriales

Data Centers

Desvía transientes que afectan a UPS y servidores ► Filtra interferencias EMI y RFI de manera efectiva ► Reduce la corrupción de datos por descargas repentinas ► Ofrece protección máxima en redes de alta densidad ► Maximiza la operatividad ante picos de voltaje impredecibles

Industria Petrolera, Petroquímica y Minería

Filtra interferencias EMI y RFI de manera eficiente ► Desvía transientes generados por descargas atmosféricas ► Reduce la inoperatividad de equipos electrónicos sensibles ► Protege equipos contra picos y transientes eléctricas ► Ideal para sistemas de potencia, electrónica y comunicaciones

Telecomunicaciones

Protege contra transientes causados por descargas atmosféricas ► Reduce fallos en equipos de transmisión crítica ► Protege equipos en infraestructuras remotas y sensibles ► Ideal para HUB’s, nodos y estaciones radio base

Sistemas de Energía Renovable

Desvía transientes que afectan inversores y rectificadores ► Reduce fallos en sistemas de generación solar y eólica ► Aumenta la operatividad y confiabilidad del sistema ► Protege contra picos de voltaje por conmutación de fuentes

Sistemas Comerciales

Desvía a tierra transientes de la red eléctrica ► Protege equipos sensibles frente a picos breves de voltaje ► Ideal para comercios con equipos electrónicos delicados ► Asegura protección y continuidad de la operación

Sistemas Residenciales

Protege equipos contra flickers y transientes eléctricos ► Evita daños por picos altos de voltaje peligrosos ► Garantiza protección de instalaciones eléctricas críticas ► Reduce fallos en dispositivos electrónicos sensibles

Especificaciones Técnicas

MODELO

SPD C 100 – 400 KA

Modelo	Capacidad (kA)	Voltaje Operación	Peso (kg)	Alto (mm)	Ancho (mm)	Profundidad (mm)
SPD120Y22	100	120/208	1,6	232	150	106
SPD120Y42	200	120/208	1,6	232	150	106
SPD120Y62	300	120/208	1,6	232	150	106
SPD277Y22	100	277/480	1,6	232	150	106
SPD277Y42	200	277/480	1,6	232	150	106
SPD277Y62	300	277/480	1,6	232	150	106

NOTA: Dimensiones y peso pueden variar según la configuración del Equipo

PROTECCIÓN

Voltaje nominal de entrada (V)	120¹/208²	277¹/480²
Número de Fases	3	3
Configuración (Tipo)	Estrella (WYE), 3 Fases + Neutro + Tierra*
Conexión (Tipo)	Conexión en paralelo
Frecuencia	60 Hz
Voltaje máximo de operación continua (MCOV)	150	320
Capacidad de Corriente de Cortocircuito (SCCR)	200 kArms
Corriente de descarga nominal (In)	20	20
Corriente de protección por fase (kA)	100 – 300 (según modelo) **	100 – 300 (según modelo) **
Filtrado de EMI / RFI	hasta -45 desde 10kHz hasta 100MHz (solo Tipo 2)
Modos de Protección	L1-N, L2-N, L3-N, L1-T, L2-T, L3-T, N-T, L1-L2, L2-L3, L1-L3 ***
Voltaje de protección (VPR)	600 (L – N) / 700 (L – G) / 700 (N – G) / 1200 (L – L)	1200 (L – N) / 1200 (L – G) / 1200 (N – G) / 2000 (L – L)
Clasificación	Tipo 1 y Tipo 2

¹ Voltaje fase – neutro
² Voltaje fase – fase
* 5 hilos
** 10 modos de protección
*** Protección de pico por fase según capacidad (8/20µs)

FÍSICAS

Aplicaciones	Telecomunicaciones, Data Center, Comercial, Industrial, Residencial
Tipo de instalación	Uso Indoor y Outdoor
Conexiones	(05) cinco cables flexibles calibre número 10: L1, L2, L3, N y T
Cerramiento Tipo	NEMA 4X, IP65, termoplástico *
Ventilación	No requiere
Montaje	Incluye láminas de metal para su fijación.
Altitud Máxima de Operación	3000 m.s.n.m.
Temperatura de operación	– 40 °C a + 75 °C
Humedad relativa	5% – 95% (25°C, Sin Condensación)

* Caja plástica con transparencia en frontal. No instalar donde incidan directamente rayos del sol

ELÉCTRICAS

Certificación	ANSI / UL 1449 4th, UL 1283, CSA C22.2, Tipo 1 y Tipo 2
Monitoreo (Estado de Equipo)	LED´s de fases, LED neutro y LED tierra
Distorsión armónica	No introduce
Tiempo de respuesta componentes	≤ 25 nseg.
Componentes Tipo	TPMOV, Varistor de oxido metálico con protección temp.
Indicación de encendido (LEDs)	Normal: LED encendido en color azul
Indicación de trabajo (LEDs)	Normal: LED encendido en color azul *
Alarma Audible	Buzzer interno, sonido al fallo del SPD
Contador de Eventos	≥ 200 Amps (corrente desviada por tierra)
Cables de Alimentación (Pre-cableado)	Cal. No 10 AWG, 77 mm longitud **
Cables Alarma Remota (Pre-cableado)	Cal. No 16 AWG, 77 mm longitud ***

* Falla: LED cambia de color azul a rojo.
** Fases, neutro y tierra. Identificados en código colores.
*** Contacto Seco de Alarma: NO y NC. Identificados con colores.

MODELO

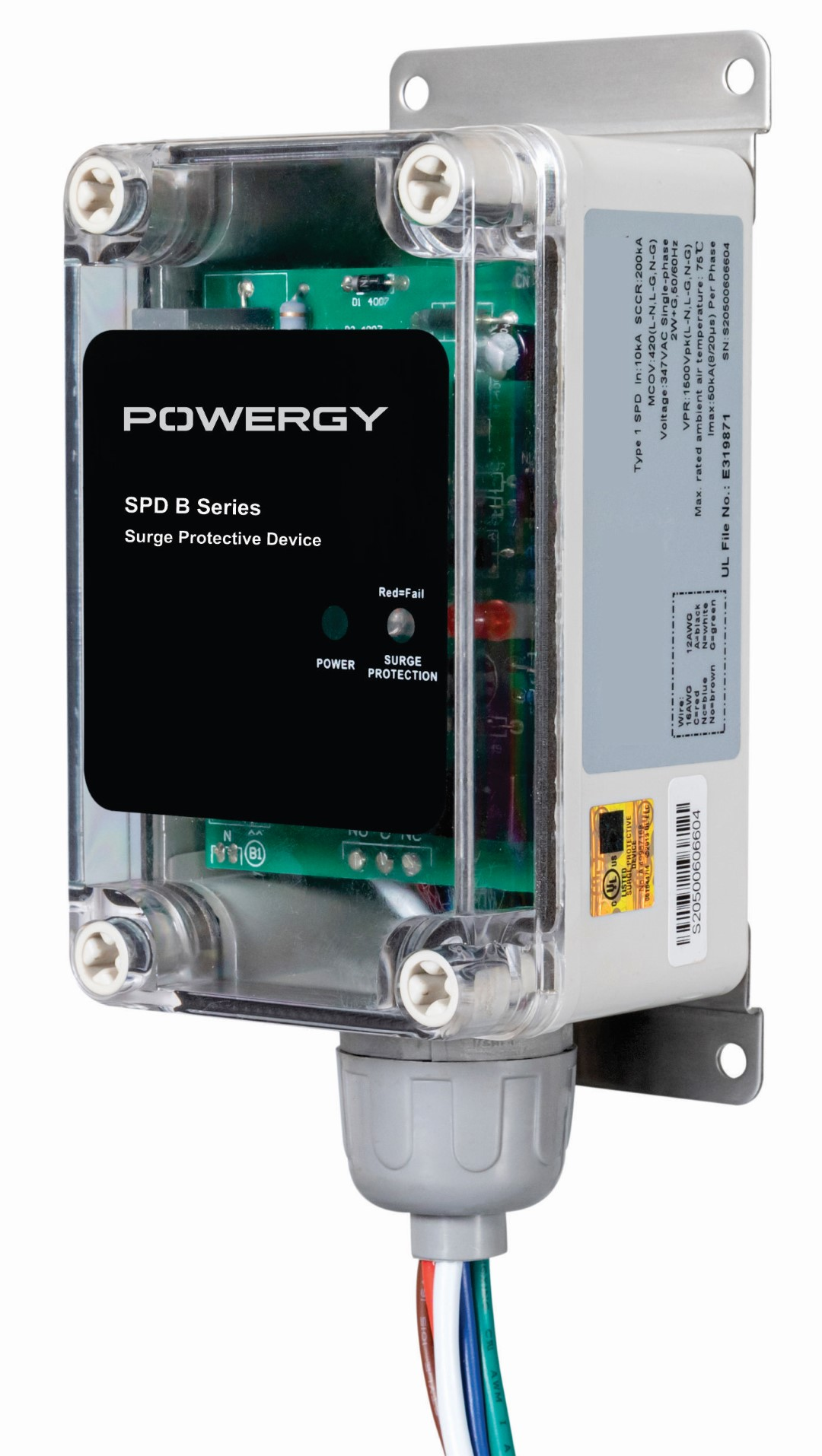

SPD B 50 – 100 KA

Protección

Voltaje nominal de salida (V)	120¹/208² o 277¹/480²
Número de Fases	3
Precisión en Regulación	± 3%
Protección	Contactor a la salida, corte automático *
Tiempo de respuesta	Inmediato, ≤ 1.5 mseg (1/10ciclo)
Velocidad de corrección	90 Volts / seg
Reinicio	Automático (Tiempo configurable)
Tiempo de reinicio	Standard 3 seg. (Configurable)
By Pass	Mecánico – Manual **

¹ Voltaje fase – neutro

² Voltaje fase – fase

* Protección alto o bajo voltaje sostenido

** Automático – Switchgear (Opcional)

Físicas

Aplicaciones	Doméstico, Comercial e Industrial
Tipo de instalación / Protección	IP20 – Uso Indoor
Conexiones de entrada y salida	Terminales conectores: L1, L2, L3, N y T
Transformadores señal	Alambre al magneto y Lámina de acero al silicio
Ventilación	Ventiladores controlados por termostato
Gabinete	Lámina de acero galvanizada, Estructura con marco rígido
Montaje	Piso – Autosoportado con ruedas
Acabado	Pintura electrostática al horno
Nivel de ruido	< 35 dbm
Altitud máxima de funcionamiento	2750 m.s.n.m.
Temperatura de operación	– 10 °C a + 50 °C
Humedad relativa	< 95% (Sin Condensación)

Eléctricas

Transformador	Toroidal
Supresor de Picos de Voltaje	25 kA, Protección L-L, L-T (Standard) *
Protección por sobrecarga	Fusible en la entrada por fase, Tipo NH
Eficiencia a full carga	> 98%
Sobrecarga Permisible	10 seg. a 200% / 1 min. a 150%
Salida de Voltaje	Regulada e independiente para cada fase

* 100 a 300 kA, Sine Wave Tracking (Filtro EMI y RFI), prot.: L-L, L-N, L-T, N-T (Opcional)

MODELO

PSP E 25 KA

Protección

Voltaje nominal de salida (V)	120¹/208² o 277¹/480²
Número de Fases	3
Precisión en Regulación	± 3%
Protección	Contactor a la salida, corte automático *
Tiempo de respuesta	Inmediato, ≤ 1.5 mseg (1/10ciclo)
Velocidad de corrección	90 Volts / seg
Reinicio	Automático (Tiempo configurable)
Tiempo de reinicio	Standard 3 seg. (Configurable)
By Pass	Mecánico – Manual **

¹ Voltaje fase – neutro

² Voltaje fase – fase

* Protección alto o bajo voltaje sostenido

** Automático – Switchgear (Opcional)

Físicas

Aplicaciones	Doméstico, Comercial e Industrial
Tipo de instalación / Protección	IP20 – Uso Indoor
Conexiones de entrada y salida	Terminales conectores: L1, L2, L3, N y T
Transformadores señal	Alambre al magneto y Lámina de acero al silicio
Ventilación	Ventiladores controlados por termostato
Gabinete	Lámina de acero galvanizada, Estructura con marco rígido
Montaje	Piso – Autosoportado con ruedas
Acabado	Pintura electrostática al horno
Nivel de ruido	< 35 dbm
Altitud máxima de funcionamiento	2750 m.s.n.m.
Temperatura de operación	– 10 °C a + 50 °C
Humedad relativa	< 95% (Sin Condensación)

Eléctricas

Transformador	Toroidal
Supresor de Picos de Voltaje	25 kA, Protección L-L, L-T (Standard) *
Protección por sobrecarga	Fusible en la entrada por fase, Tipo NH
Eficiencia a full carga	> 98%
Sobrecarga Permisible	10 seg. a 200% / 1 min. a 150%
Salida de Voltaje	Regulada e independiente para cada fase

* 100 a 300 kA, Sine Wave Tracking (Filtro EMI y RFI), prot.: L-L, L-N, L-T, N-T (Opcional)
